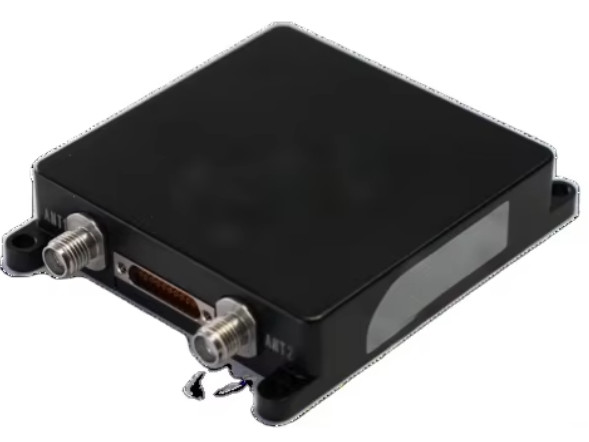

BW-6222-Yüksek hassasiyetli MEMS bütünleştirilmiş navigasyon sistemi

  • BW-6222-High-Precision-MEMS-Intergrated Navigation System
Menşe yeri Jiangsu, Çin
Marka adı BWSENSING
Model numarası BW6222
Min sipariş miktarı 1 adet
Fiyat USD 5000-1000
Ödeme koşulları T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
eksen 3 Eksen Atalet Sistemi Jiroskopedinamik aralık ±250°/s
Jiroskop sapması stabilitesi 3 °/s (10 saniyelik ortalama) İvmeölçer dinamik aralık ± 8 g
Çalışma sıcaklığı -40 ° C ～+85 ° C İvmeölçer Önyargı Kararlılığı 0.02 mg (10 saniyelik ortalama)
arayüzler RS-232, CAN/CAN-FD, PPS ve Olay
Mesaj panosundan ihtiyacınız olan ürünleri işaretleyip bizimle iletişime geçebilirsiniz.
Önyargı kararlılığı
Mesaj bırakın
Ürün Açıklaması

Özet

BW-6222, kompakt, yüksek hassasiyetli bir MEMS modüler navigasyon sistemidir. Kendi geliştirdiği yüksek hassasiyetli bir MEMS IMU ((Inertial Measurement Unit) ve çift antenli bir GNSS modülü,Kalman filtre birleşimi algoritmalarını kullanarak sürekli, karmaşık ortamlarda güvenilir yüksek hassasiyetli konumlandırma ve navigasyon verileri.



Temel özellikleri

Çoklu takımyıldız desteği: BeiDou-3 uyduları da dahil olmak üzere BDS, GPS, GLONASS, Galileo ve QZSS sistemleriyle uyumludur.

Fabrika kalibreli IMU:

Tüm IMU bileşenleri için sıcaklık ve dinamik kalibrasyon.

Uyumlu hizalama:

Hareket veya hareketsiz durumlar için statik/dinamik hizalama optimizasyonu.

Hata tazminatı:

Kurulum hatası ve tekerlek hız oranı hataları için sistem düzeyinde kalibrasyon.

Konum doğruluğu:

GNSS sinyali kaybı sırasında yatay konum hatası ≤0,2% × D (gezilmiş mesafe)

.

Arayüzler:

Esnek entegrasyon için RS-232/422, CAN/CAN-FD, PPS ve EVENT protokolleri.

Güç kaynağı:

Endüstriyel uyumluluğu için 936 V DC geniş menzilli giriş.

Fonksiyonel Özellikler

Temel İşlevler

Sistem, yüksek hassasiyetli GNSS modüllerini (santimetre düzeyinde konumlandırma) fabrika kalibreli MEMS IMU verileriyle birleştirir (opsiyonel olarak kilometro sayıcısı ve direksiyon girişleri ile artırılır).Gelişmiş algoritmalar (çok kaynaklı Kalman filtreleme), veri kaynağı doğrulama ve hata telafi) zorlu ortamlarda (örneğin, kentsel kanyonlar, tüneller) sürekli doğruluğu sağlar.



Temel Performans Ölçümleri

Veri Güncelleme Hızı

- GNSS Çözümü 20 Hz -

- Navigasyon Çözümü 200 Hz -

- Çiğ GNSS verileri 10 Hz -

- Çiğ IMU verileri 200 Hz -

Teknik Avantajlar

Miniatürlü Tasarım: UAV'ler, robotik ve taşınabilir sistemler için optimize edilmiş kompakt boyutlar

.

Çift GNSS Anten Destek: Gerçek zamanlı kinematik (RTK) düzeltileri ile geliştirilmiş konumlandırma güvenilirliği.

Askeri sınıflı dayanıklılık: -40 °C'den +85 °C'ye kadar çalışır ve şok / titreşime dayanır (GJB standartlarına göre test edilir)

.

Başvurular

Uydu iletileri: Yer terminalleri için stabil platformlar.

Özerk Araçlar: GNSS yasaklı bölgelerdeki alt metre konumlandırma.

Toplama ve Haritalama: Yüksek hassasiyetli yörüngeler izleme.

Endüstriyel Makineler: Ağır ekipmanların hareket kontrolü.
