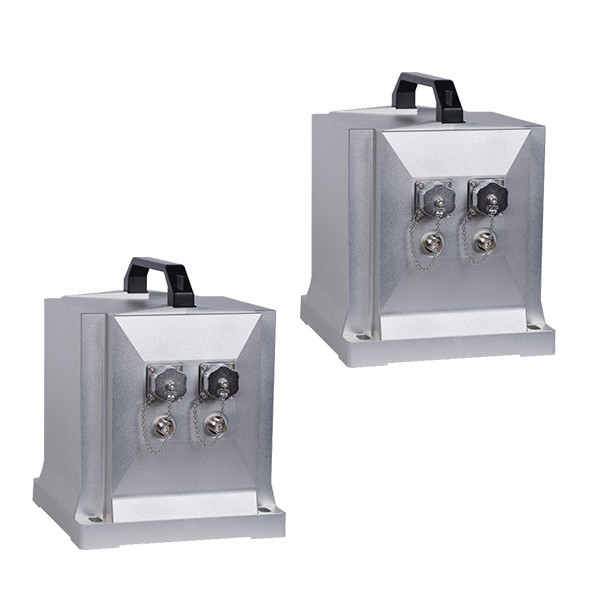

GI4400 Yüksek Hassasiyetli Fiber Optik Entegre Navigasyon Sistemi INS GNSS

  • GI4400 High-Precision Fiber Optic Integrated Navigation System INS GNSS
Menşe yeri Çin
Marka adı BWSENSING
Model numarası GI4400
Min sipariş miktarı 1 Takım
Ambalaj bilgileri BWSENSING KUTUSU, Ekspres paket
Teslim süresi 5-8 iş günü
Ödeme koşulları T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Tutum açısı Doğruluk(derece) ≤0.01 Hız Doğruluğu (m/s) ≤0.03
Azimut Tutma Doğruluğu (derece) ≤0.04, 1 saat Konum doğruluğu (km) ≤4, 0,5h ≤0,05, 5dk ≤0,015, 2dk
Gyro Ölçüm aralığı (derece/sn) ±600 Gyro Bias kararlılığı（º/h） ≤0,006
Rastgele yürüme katsayısı（º/√h） ≤0,002 Ölçek faktörü Doğrusal olmama （ppm） ≤20
Vurgulamak

9V GNSS INS Entegrasyonu

,

36V GNSS INS Entegrasyonu

,

Doğruluk 0.01 gps uydu navigasyonu
Mesaj bırakın
Ürün Açıklaması

GI4400 Yüksek Hassasiyetli Fiber Optik Entegre Navigasyon Sistemi Çıkış Formu RS422 Güç Kaynağı 9~36V



giriiş

Dahili üç eksenli fiber optik jiroskop, üç eksenli ivmeölçer, isteğe bağlı üç eksenli manyetik sensör, BD/GPS/GLONASS üç modlu alıcı dahil yüksek hassasiyetli hava basıncı sensörü. Küçük boyutu, hafifliği ve Yüksek performans gibi özellikler.Sisteminin bölgesel uyarlanabilirliği ve sağlamlığı büyük ölçüde geliştirilmiştir.



Performans endeksi



Harici GPS etkili 4m taban çizgisi Kuzey Arayan Doğruluk (derece) ≤0.1*Sekant Enlem
Azimut Doğruluğu (derece) ≤0.015
Tutum açısı Doğruluk(derece) ≤0.01
Hız Doğruluğu (m/s) ≤0.03
Konum Doğruluğu (m) ≤2m/RTK 2cm
GPS kesintileri Azimut Tutma Doğruluğu (derece) ≤0.04, 1 saat
Doğruluğu koruyan tutum açısı (derece) ≤0.02, 1sa
Konum doğruluğu (km)

≤4, 0,5 saat

≤0,05, 5dk

≤0.015, 2dk


Sistem ölçüm aralığı Azimut ölçüm aralığı (derece) ±180
Tutum ölçüm aralığı (derece) ±90
cayro Ölçüm aralığı (derece/sn) ±600
Önyargı kararlılığı (º/h) ≤0,006
Sapma tekrarlanabilirliği(º/h) ≤0,005
Rastgele yürüme katsayısı(º/√h) ≤0,002
Ölçek faktörü Doğrusal olmama (ppm) ≤20
Ölçek faktörü asimetrisi(ppm) ≤20
Ölçek faktörü tekrarlanabilirliği (ppm) ≤20
ivmeölçer Ölçüm aralığı(g) ±10
Ofset kararlılığı (mg) 0.05
Önyargı tekrarlanabilirliği (mg) 0.05
Ölçek faktörü tekrarlanabilirliği (ppm) ≤100
Çevresel parametreler Çalışma sıcaklığı (℃) -40～+65
Depolama sıcaklığı (℃) -45～+70
Titreşim(Hz, g2/Hz) 20～500,00,06
Şok(g, ms) 30,11
Elektrik parametreleri Giriş voltajı (Vdc) +9~+36
Güç (W) 20
Veri çıkış formatı RS-422
Veri yenileme hızı (Hz) 100
Mekanik Boyut (mm) ≤199,5×199,5×203.6
Ağırlık (kg) 7.5
bağlayıcı Y11P-1210ZK



GI4400 Yüksek Hassasiyetli Fiber Optik Entegre Navigasyon Sistemi INS GNSS 0

GI4400 Yüksek Hassasiyetli Fiber Optik Entegre Navigasyon Sistemi INS GNSS 1



GI4400 Yüksek Hassasiyetli Fiber Optik Entegre Navigasyon Sistemi INS GNSS 2



Başvuru

havacılık ölçme ve haritalama

insansız hava araçları

deniz temelli ve yol temelli alanlar



SSS

S1: Ürünlerin doğruluk tanımı

A: RMS doğruluğu, her ürünün doğruluğu izlenebilir. Gerekirse doğruluk test raporu sağlanabilir.



S2: Uygun model nasıl seçilir?

C: Kullanıcılar aşağıdaki noktaları kontrol etmelidir:

a.Tek eksen mi çift eksen mi?

b.İletişim protokolü, Modbus veya CAN?

c.Dinamik veya statik Uygulama senaryoları?

d.Yatay veya dikey kurulum?





S3: Nasıl satın alınır?

C: Örnek istiyorsanız, lütfen BWSENSING online mağazasından satın alın.Paypal/TT/CC'yi kabul ediyoruz. Toplu olarak satın alırsanız, en iyi fiyat için satışlara danışmanız önerilir.



S4: Garanti süresi ne kadardır?

C: Bir yıl.



S5: Fiber optik jiroskop test yöntemi

C: Mevcut fiber optik jiroskop test yöntemi için askeri standart: GJB2426A-2004
